I cilindri della tabella delle diapositive sono componenti essenziali in molte applicazioni industriali, offrendo un movimento lineare preciso e prestazioni affidabili. Come fornitore di cilindri del tavolo delle diapositive, mi viene spesso chiesto come funzionano questi eleganti dispositivi. Quindi, tuffiamoci a destra e abbattiamoci i meccanici dietro i cilindri del tavolo delle diapositive.
Le basi dei cilindri del tavolo delle diapositive
Nel loro nucleo, i cilindri della tabella delle diapositive sono un tipo di attuatore pneumatico o idraulico. Combinano le funzioni di un cilindro lineare e una tavola di diapositiva, consentendo un movimento regolare e accurato in linea retta. Questi cilindri sono comunemente utilizzati nei sistemi di automazione, nei processi di produzione e nelle applicazioni di gestione dei materiali in cui il posizionamento preciso è cruciale.
Come vengono messi insieme
Un cilindro della tabella di diapositiva è in genere costituito da diverse parti chiave:
- Canna cilindro:Questo è il corpo principale del cilindro in cui il pistone si muove avanti e indietro. Di solito è realizzato con materiali ad alta resistenza come alluminio o acciaio inossidabile per resistere alle forze coinvolte.
- Pistone:Il pistone è un componente cilindrico che si inserisce all'interno della canna del cilindro. Divide la canna in due camere ed è collegato alla tabella di diapositiva. Quando viene applicato l'aria pressurizzata o il fluido idraulico su un lato del pistone, muove il pistone e la tavola di scorrimento collegata nella direzione desiderata.
- Asta:L'asta è collegata al pistone e si estende fuori dalla canna del cilindro. Fornisce un mezzo per collegare la tabella delle diapositive al pistone e trasferisce il movimento lineare dal pistone al tavolo.
- Tabella delle diapositive:La tabella delle diapositive è la piattaforma che si muove lungo il percorso lineare. È progettato per supportare i carichi e fornire una superficie stabile per il montaggio di altri componenti. La tabella delle diapositive è guidata da cuscinetti lineari o modi per garantire un movimento regolare e accurato.
- Cap di fine:I tappi terminali si trovano alle estremità della canna del cilindro e sigillano le camere. Contengono anche porte per l'ingresso e l'uscita di aria pressurizzata o fluido idraulico.
Il principio di lavoro
Il funzionamento di un cilindro della tabella di diapositiva si basa sui principi della potenza fluida. Diamo un'occhiata a come funziona in un sistema pneumatico:
- Stato iniziale:Quando il sistema è a riposo, entrambe le camere del cilindro sono a pressione atmosferica e la tavola di diapositiva è nella sua posizione neutra.
- Estendendo la tabella delle diapositive:Per estendere la tavola di diapositiva, l'aria pressurizzata viene fornita alla camera su un lato del pistone. La forza dell'aria compressa spinge il pistone e la tavola di diapositiva collegata nella direzione dell'asta. Mentre il pistone si muove, l'aria nell'altra camera viene sfiatata nell'atmosfera attraverso una porta nel cappuccio finale.
- Ritrarre la tabella delle diapositive:Per ritirare la tabella delle diapositive, il flusso di aria pressurizzata viene invertito. L'aria compressa è ora fornita alla camera dall'altra parte del pistone, spingendo il pistone e il tavolo delle diapositive nella sua posizione originale. Ancora una volta, l'aria nella camera ora pressurizzata viene sfiatata nell'atmosfera.
- Controllo del movimento:La velocità e la forza del movimento della tabella delle diapositive possono essere controllate regolando la pressione e la portata dell'aria compressa. Ciò consente un controllo preciso di posizionamento e movimento in varie applicazioni.
In un sistema idraulico, il principio di lavoro è simile, ma invece dell'aria compressa, il fluido idraulico viene utilizzato per generare la forza. I sistemi idraulici sono in genere utilizzati in applicazioni in cui sono richieste forze più elevate e maggiore precisione.
Vantaggi dei cilindri della tabella delle diapositive
I cilindri della tabella delle diapositive offrono diversi vantaggi rispetto ad altri tipi di attuatori lineari:
- Precisione:Forniscono un movimento lineare accurato con elevata ripetibilità, rendendoli ideali per applicazioni che richiedono un posizionamento preciso.
- Capacità di carico elevato:I cilindri della tabella di diapositiva possono supportare carichi relativamente alti, grazie al loro design robusto e all'uso di cuscinetti o modi lineari.
- Design compatto:Hanno un'impronta compatta, che li rende adatti per applicazioni in cui lo spazio è limitato.
- Facile installazione:I cilindri della tabella delle diapositive sono facili da installare e integrarsi nei sistemi esistenti, riducendo i tempi di inattività e i costi di installazione.
- Bassa manutenzione:Con poche parti mobili e una semplice costruzione, i cilindri della tabella di diapositiva richiedono una manutenzione minima, con conseguenti costi operativi inferiori.
La nostra gamma di prodotti

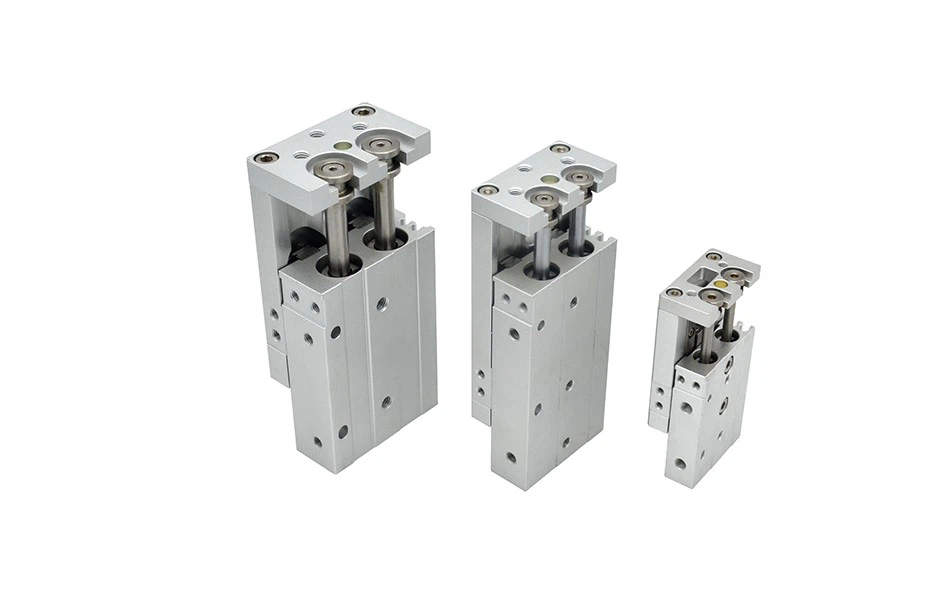

Come fornitore di cilindri da tavolo per diapositive, offriamo una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti. La nostra gamma di prodotti include ilCilindro della tabella di diapositiva della serie HLH, ILCilindro della tabella di diapositiva della serie HLSe ilCilindro della tabella di diapositiva della serie HLQ. Queste serie sono progettate per fornire prestazioni, affidabilità e durata elevate in una varietà di applicazioni industriali.
Applicazioni
I cilindri della tabella delle diapositive sono utilizzati in una vasta gamma di settori e applicazioni, tra cui:
- Automazione:Sono comunemente usati nei processi di produzione automatizzati per attività come operazioni di scelta e posizione, assemblaggio e test.
- Gestione del materiale:I cilindri della tabella di diapositiva sono utilizzati in sistemi di trasporto, bracci robotici e altre attrezzature per la movimentazione dei materiali per spostare e posizionare i carichi.
- Confezione:Sono utilizzati nelle macchine per imballaggi per attività come riempimento, sigillatura ed etichettatura.
- Attrezzatura medica:I cilindri della tabella delle diapositive sono utilizzati nei dispositivi medici per un controllo preciso e un controllo del movimento.
- Produzione di semiconduttori:Sono utilizzati nelle apparecchiature di produzione di semiconduttori per attività come la manipolazione e il test dei wafer.
Conclusione
I cilindri della tabella delle diapositive sono componenti versatili e affidabili che svolgono un ruolo cruciale in molte applicazioni industriali. Comprendendo come funzionano e i vantaggi che offrono, puoi prendere decisioni informate quando selezioni il cilindro della tabella delle diapositive giusta per le tue esigenze. Se sei interessato a saperne di più sui nostri cilindri del tavolo delle diapositive o hai domande, sentiti libero di contattarci. Siamo qui per aiutarti a trovare la soluzione perfetta per la tua applicazione. Contattaci oggi per avviare il processo di approvvigionamento e portare le tue operazioni industriali al livello successivo.
Riferimenti
- Manuale di potenza fluida, a cura di The Fluid Power Society
- Progettazione e applicazione dei sistemi pneumatici, di Neil Sclater
